德普福射频开关矩阵有什么特点？

发布时间：

2023-06-19 10:43

来源：

概述

德普福射频开关矩阵（RF Switch）系统，是一种多端口多通道射频微波开关系统，它由多个射频和微波开关组合到一起形成的开关矩阵系统，广泛用于微波测试系统中，待测设备（DUT）和仪器之间的信号选通，可以将单个 DUT 的多个通道或多个 DUT 的射频微波信号选通到仪器。这使得多个测试可以在相同的设置下执行，无需频繁的连接和断开连接。整个测试过程可以自动化，从而提高测试效率，缩短测试时间。

德普福 RF Switch 系统集成了 PC 的功能，设备自带 11.6 寸触摸屏，内置 Win10 操作系统和测试软件平台，通过不同的测试夹治具，可以实现对天线 IO 模块、光模块、高速铜缆 DAC、半导体、多频带滤波器/耦合器/衰减器/放大器等器件、线缆以及各种连接器的 S 参数测量、阻抗测量、相位测量等自动化测试。

德普福基于 SMA / 2.92 / 2.4 / 1.85 及高密度多通道 GPPO 连接器提供 16 通道、32 通道、64 通道等多通道，测试频率覆盖 300KHz 到 67GHz 频率范围的 RF Switch 系统，可广泛的应用于多端口、多通道产品的设计研发、品质验证、生产测试等多种测试场景。

外观尺寸

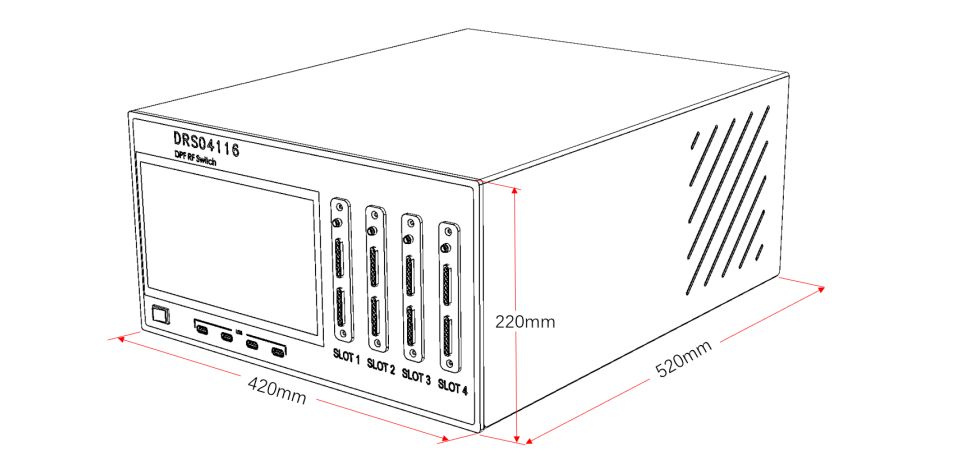

标准款 RF Switch 系统符合标准机柜 5U 尺寸的安装要求。定制款高度可以做到 7U 以上。标准款设备面板宽度 420mm，高度 220mm，设备深度 520mm。
